WE6800數顯光柵尺維修

型號:

更新時間:2020-05-18

簡要描述:

WE6800數顯光柵尺維修是由WE6800數顯表和WTB5/WTB1光柵尺組成的數顯裝置,為機床位移量提供檢測定位使用。在銑床,車床,磨床,鏜床,火花機,PLC等設備上廣泛應用。

詳細介紹
品牌其他品牌應用領域電子,航天,汽車,電氣

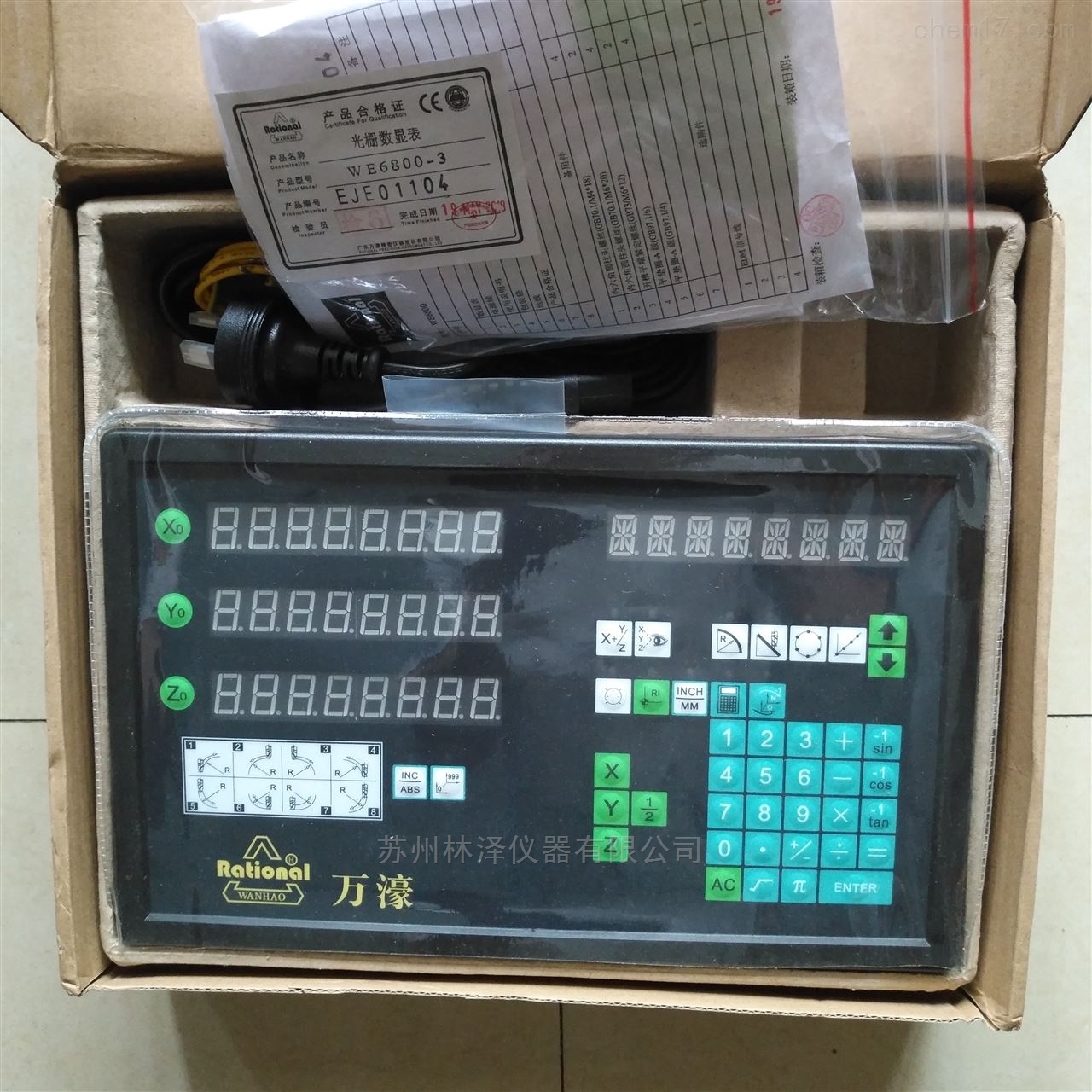

WE6800系列多功能數顯表用于多種床臺,配合光柵尺可實現位移量的精確顯示和自動控制,廣泛用于機床加工和儀器的精密測量

特點:
◆采用本公司24位計數集成IC,0.001mm分辨率時計數速度達4m/s;
◆獨立電源,電源抗干擾能力和信號抗干擾能力達到2200V以上;
◆數碼管或者中文信息提示(中文數顯表)以及指示燈顯示工作狀態,操作方便直觀;
◆采用優質耐用的輕觸按鍵面板,并有按鍵操作聲音提示;
◆無需電池,停電后能記憶掉電時位置的坐標值;
◆可接光柵尺或編碼器,能夠滿足各種機床的加工測量需求;
◆附帶計算器功能,方便加工;
◆寬電壓輸入范圍,輸入電壓 AC90V~240V。

功能:

◆數值清零;◆數值分中◆預置數值◆數字過濾;◆坐標轉換;◆公/英制轉換◆直徑/半徑顯示;◆縮水率;

◆尋找機械原點(RI)◆計算器功能;◆圓周分孔;◆斜線分孔;◆圓弧加工;◆斜面加工◆車床功能;

◆RS232通信(選購);◆EDM輸出;◆尋邊處理(選購

技術規格參數:

輸入電壓

AC 90V~240V

功率

大15W

輸入信號

正交TTL方波  頻率<2MHZ  電流>1mA

分辨率

0.1、0.2、0.5、1、2、5、10

重量

1.5kg

外形尺寸

296X184X45(mm)

 WE6800數顯光柵尺維修現象:

一、數顯表不顯示

1、是否接通電源:檢查電壓線,然后接通電源

2、是否合上:合上電源開關

3、是否使用合適的電源電壓:電源電壓供應在60-260V之間

4、光柵尺內部電壓短路:拔下光柵尺接頭

二、數顯表外殼帶電

1、機床、數顯表外殼是否接地:機床、數顯表表外殼應良好接地

2、220V電源是否對地漏電:檢查220V電源

三、數顯表有一軸不計數

1、與另一軸的光柵尺對調操作,是否再不計數,若計數正常則是光柵尺故障;若計數仍不正常則是數顯表故障

2、數顯表處于某種特殊功能時,退出特殊功能

四、數顯表計數出錯,顯示的操作距離與實際距離不符

1、機床、數顯表是否良好接地:機床、數顯表應良好接地

2、機床自身精度不良,檢修機床設備

3、機床的運行速度過快,降低機床運行的速度

4、光柵尺安裝不良,精度不夠,重裝光柵尺,打好水平

5、數顯表與光柵尺分辨率不符,重置數顯表的分辨率

6、操作尺寸單位與公英制不符,轉換公/英制顯示

7、數顯表線性誤差補償設置不當,重置數顯表的線性誤差補償

8、光柵尺超出使用范圍,讀數頭撞壞,維修光柵尺

五、光柵尺不計數

1、光柵尺超出長度使用范圍,讀數頭撞壞,維修光柵尺

2、光柵尺讀數頭摩擦尺殼堆積鋁屑,維修光柵尺

3、光柵尺讀數頭與尺體間隙大,維修光柵尺

4、光柵尺金屬管件損壞,造成內部線路短路或斷路,維修光柵尺

六、光柵尺有時不計數

1、光柵尺的小車體與鋼球分離,維修光柵尺

2、光柵尺讀數頭內光柵玻璃磨損,維修光柵尺

3、光柵尺尺殼內光柵玻璃上有臟物,維修光柵尺

4、光柵尺讀數頭內小車鋼絲彈性不夠,維修光柵尺

七、光柵尺計數不準(不能歸零)

1、光柵尺安裝不合理,精度不夠,重裝光柵尺,打好水平

2、長期使用,機床振動使固定讀數頭或尺身的螺絲松動,上緊所有的固定螺絲

3、機床自身精度不準,檢修機床設備

4、數顯表的分辨率與光柵尺不符,重置數顯表的分辨率

WE6800數顯光柵尺維修一旦出現以上現象,請勿自行拆卸,請及時與專業技術人員取得,以免造成不必要的麻煩,謝謝。
